【建筑施工】亚洲较大的非对称钢结构空中连廊,整体提升130.3米!

今天带大家回顾亚洲较大的非对称钢结构空中连廊

天空之城 亚洲较大的“三塔”连体项目

由上海建工集团总承包、上海建工四建集团、上海机施集团等负责施工的南京金鹰天地广场工程，总建筑面积约91.9万平方米。

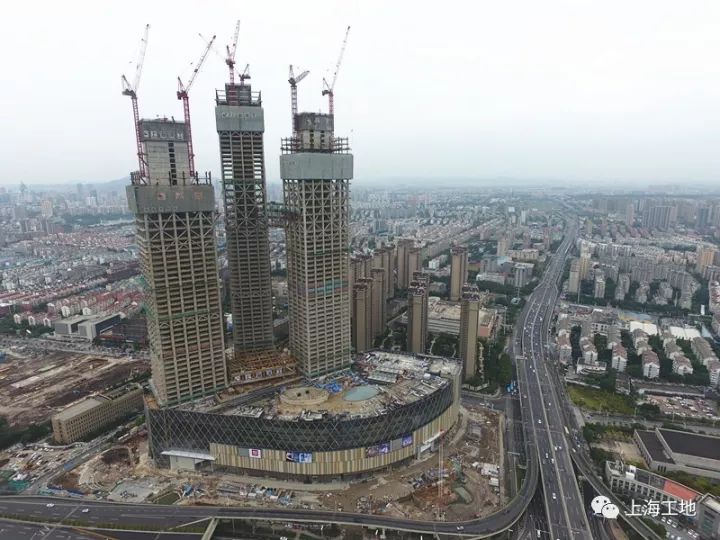

项目由六大部分组成：3栋超高层的塔楼（较高为T1塔楼76层368米）、地上10层的商业裙房、地下4层地库和一个位于近200米高空、连接3栋塔楼的6层高（43～48层）大型钢结构空中连廊。

世界首例 非对称三塔连体空中连廊

南京金鹰空中连廊是目前世界上在建的、高度较高的、少有的非对称三塔连体大型钢结构空中连廊。空中连廊投影面积4400平方米，跨度71米，钢结构重达7000吨。

连廊的钢结构主要分为转换桁架（43～44层）与连体桁架（44～48层）两部分。

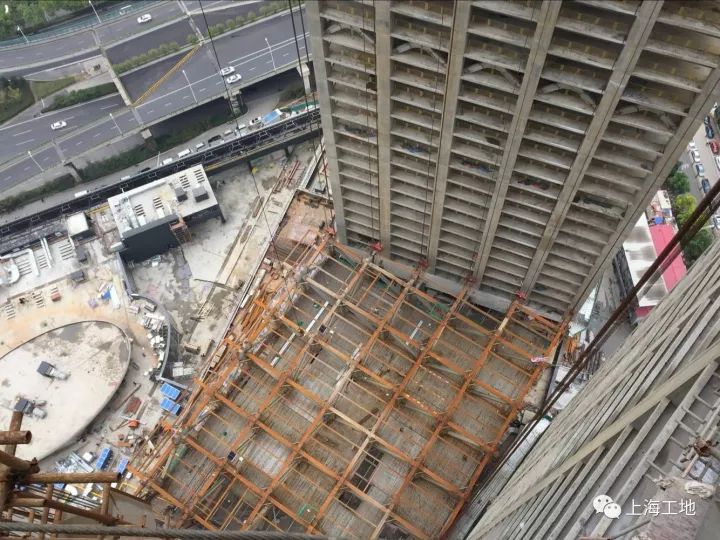

其中转换桁架已在连廊正投影下裙房屋面完成散件组装，将采用计算机控制液压千斤顶整体提升至设计标高。

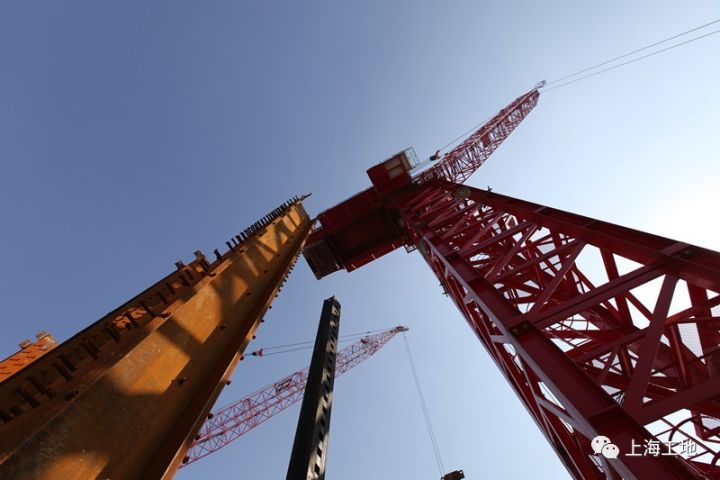

之后连体桁架将使用3台主楼塔吊利用转换桁架结构平台，完成高空散装，整个连廊钢结构安装预计于年底结束。

2017年10月18日下午，建工集团各领导来到现场，听取了项目部整体提升相关技术汇报。

在查看现场提升装置、数字化监控设备的准备情况后，认为现场情况满足提升要求，宣布可以开始提升。

2017年10月18日下午2时许

吊装正式启动

2时许，

12台提升装置同时开始运作，

金鹰空中连廊钢桁架脱离支架，

试提升正式开始！

在提升过程中，

每提升5米要进行一次空中姿态测量及调整，

使用测量仪器进行高度和高差的监测，

以保证各提升点的同步性满足要求。

提升器上安装的拉线传感器与压力传感器

将实时测量、反馈其伸出长度与油缸压力。

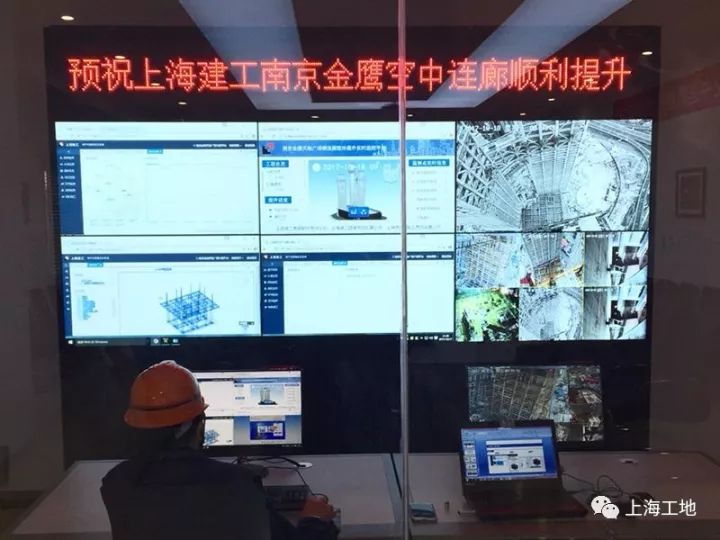

管理人员在监控室多角度观察吊装情况

↓ 提升动画演示 ↓

2800吨桁架整体提升130.3米

尚无先例！

此类重量级的整体提升，

虽在如今建筑业中已不算稀有，

但要将如此庞然大物整体提升130.3米

至近200米的高空，提升高度之大，

在当今世界绝无先例！

来自上海建工的专业建设者经过周密设计，

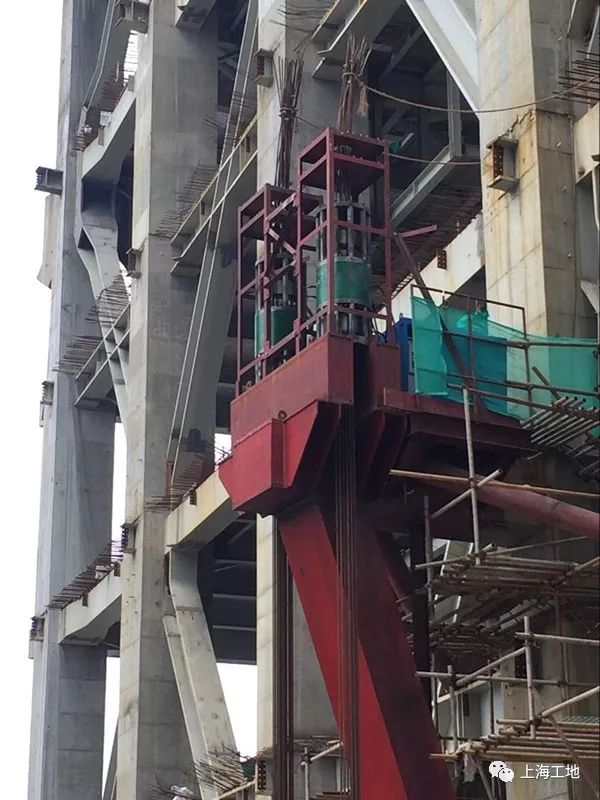

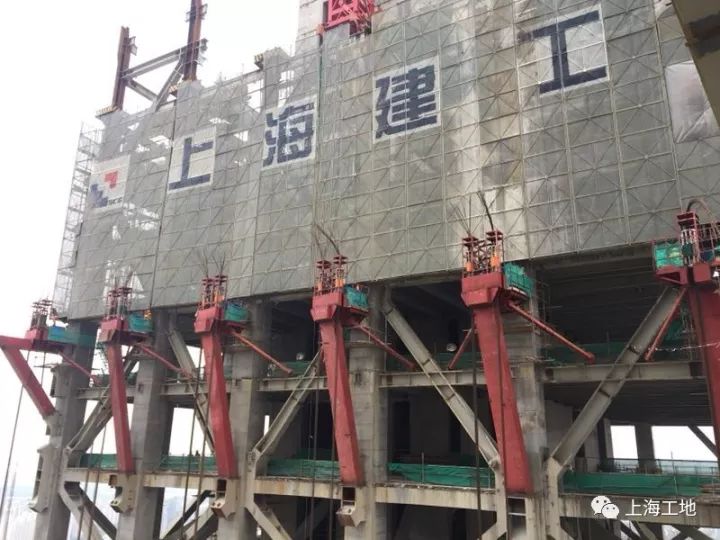

于3栋塔楼的45层外框安装了12处提升装置，

提升装置以

“钢绞线承重，液压千斤顶集群作业”

为基本工作原理，

全程由计算机进行同步控制。

每套提升装置包含1台分控箱、

1个液压泵站、1套截止阀组以及提升器，

每个提升器都单独串联截止阀，

保证提升器能单独进行升降动作。

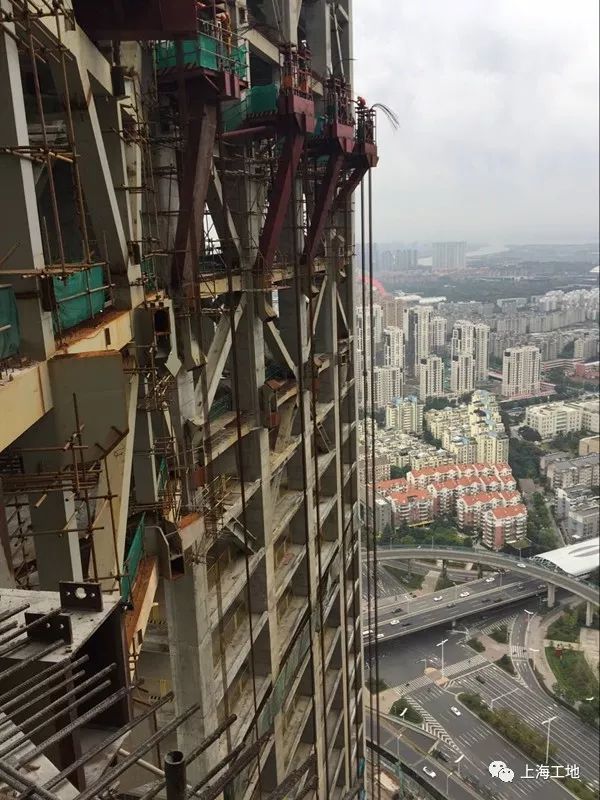

用于提升的钢绞线共需加工398根，每根150米，

合计59700米的放出长度，

相当于由上海市中心至江苏昆山的直线距离。

三塔“非对称”

提升精度要求极高

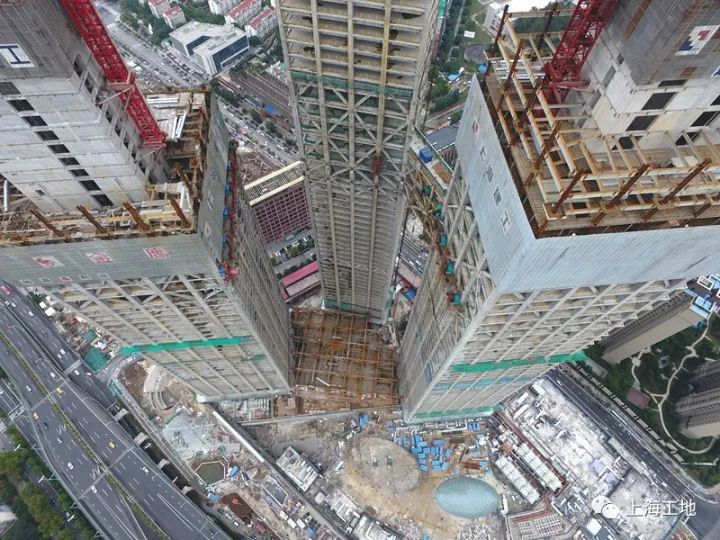

由于空中连廊用于联系的三栋塔楼为“非对称”

因此拼装桁架节点多、构件十分复杂，

其中众多钢构件都必须“量身订做”，

仅拼装过程便已耗时两个半月。

经测算，整体提升时桁架与塔楼外框的

最小距离不到2米，

因此桁架的整体姿态控制成为重中之重。

在天气条件良好的前提下，

整个提升过程将缓慢的持续约14天。

每一个伟大的建筑从无到有都是一本书，

作为亚洲较大的“三塔”连体高端项目，

其完成后必将在中国当代建筑史上

写下浓墨重彩的一笔。

迈向未来的“天空之城”，

南京金鹰天地广场跨出了探索的排名前列步！

南京金鹰空中连廊是目前世界上在建的、高度较高的、少有的非对称三塔连体大型钢结构空中连廊。空中连廊投影面积4400平方米，跨度71米，钢结构重达7000吨。2800吨桁架整体提升130.3米，在世界上都是少有的，建工集团的工匠们用精湛的建筑技术及专业素养，为我们呈现了一次优质、惊人的提升施工。
